Giải SGK Công nghệ Lớp 8 Tập 1 - BẢN VẼ LẮP

💡

Tóm tắt nội dung: Lời giải chi tiết Bài 4: Bản vẽ lắp môn Công nghệ Lớp 8 Tập 1 (sách Kết nối tri thức với cuộc sống). Hướng dẫn giải đầy đủ, chi tiết câu hỏi và bài tập giúp học sinh dễ dàng ôn tập và học tốt.

💡 Kiến thức trọng tâm

Nội dung tiếp tục hướng dẫn trình tự đọc bản vẽ lắp của bộ bản lề, bao gồm phần kích thước, phân tích các chi tiết và tổng hợp trình tự tháo lắp.

🔑 Công thức & Quy tắc cốt lõi:

Trình tự đọc bản vẽ lắp: 1. Khung tên, 2. Bảng kê, 3. Hình biểu diễn, 4. Kích thước, 5. Phân tích các chi tiết, 6. Tổng hợp.

Kích thước bản vẽ lắp bao gồm: Kích thước chung, kích thước lắp ráp và kích thước xác định khoảng cách giữa các chi tiết.

Trình tự tháo lắp mô tả quá trình tháo và lắp các chi tiết theo thứ tự hợp lý.

✍️ Hướng dẫn giải chi tiết

❓ Đề bài:

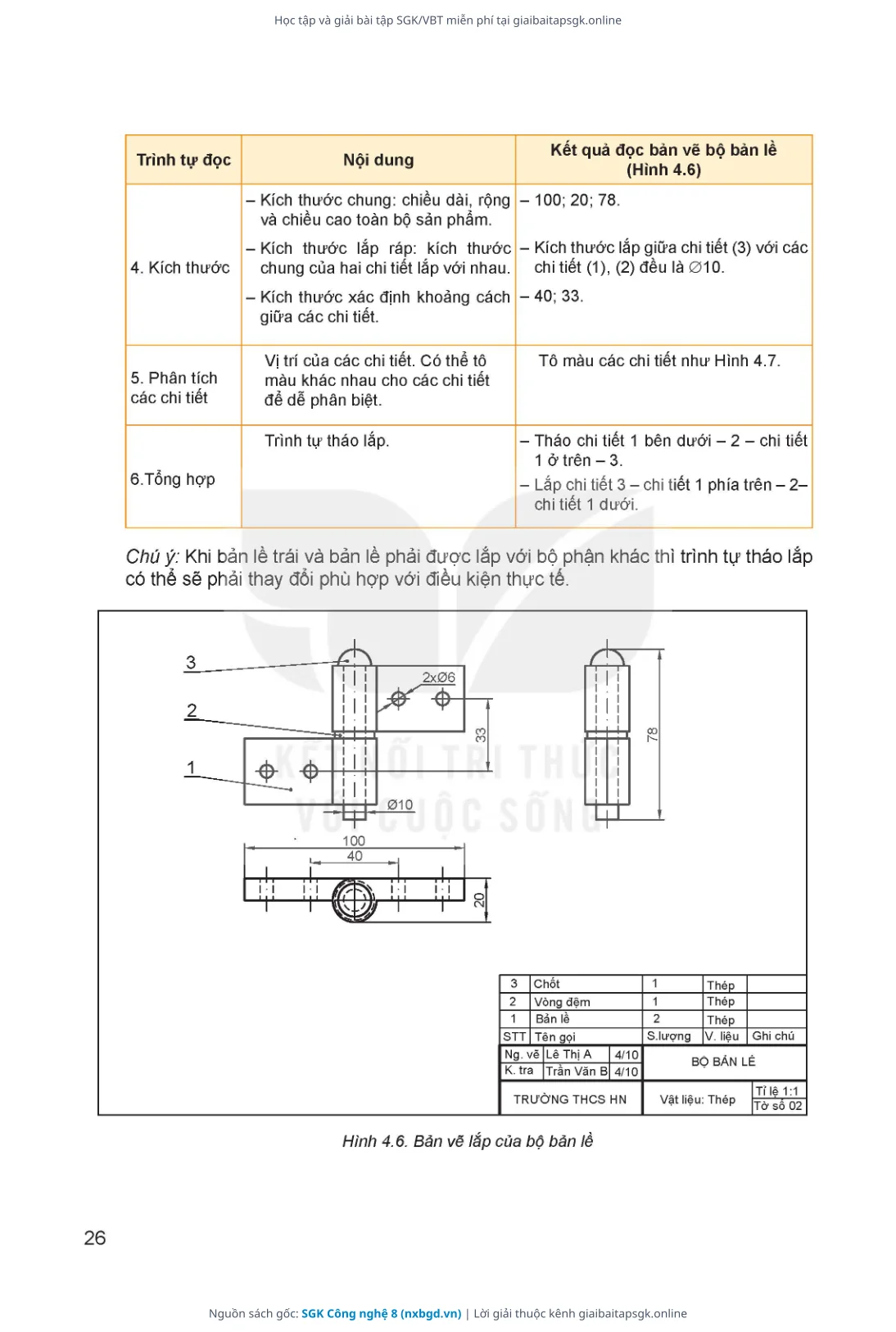

Đọc nội dung phần kích thước, phân tích các chi tiết và tổng hợp của bộ bản lề (Hình 4.6)

🔑 Lời giải chi tiết:

- Kích thước: Kích thước chung là 100; 20; 78. Kích thước lắp ráp giữa chi tiết (3) với các chi tiết (1), (2) đều là phi 10. Kích thước xác định khoảng cách là 40; 33.
- Phân tích các chi tiết: Vị trí các chi tiết được tô màu khác nhau để dễ phân biệt theo Hình 4.7.
- Tổng hợp: Trình tự tháo lắp là tháo chi tiết 1 bên dưới - 2 - chi tiết 1 ở trên - 3; và lắp ngược lại.
