Đọc bản vẽ chi tiết ống lót (Hình 3.5) theo trình tự quy định - BẢN VẼ CHI TIẾT

Giải SGK Công nghệ Lớp 8 Tập 1 - BẢN VẼ CHI TIẾT

💡

Tóm tắt nội dung: Lời giải chi tiết Bài 3: Bản vẽ chi tiết môn Công nghệ Lớp 8 Tập 1 (sách Kết nối tri thức với cuộc sống). Hướng dẫn giải đầy đủ, chi tiết câu hỏi và bài tập giúp học sinh dễ dàng ôn tập và học tốt.

💡 Kiến thức trọng tâm

Bài học hướng dẫn trình tự đọc bản vẽ chi tiết thông qua ví dụ cụ thể về ống lót (Hình 3.5), bao gồm 4 bước chính: Đọc khung tên, hình biểu diễn, kích thước và yêu cầu kĩ thuật.

🔑 Công thức & Quy tắc cốt lõi:

Trình tự đọc bản vẽ chi tiết gồm 4 bước: 1. Khung tên, 2. Hình biểu diễn, 3. Kích thước, 4. Yêu cầu kĩ thuật.

✍️ Hướng dẫn giải chi tiết

❓ Đề bài:

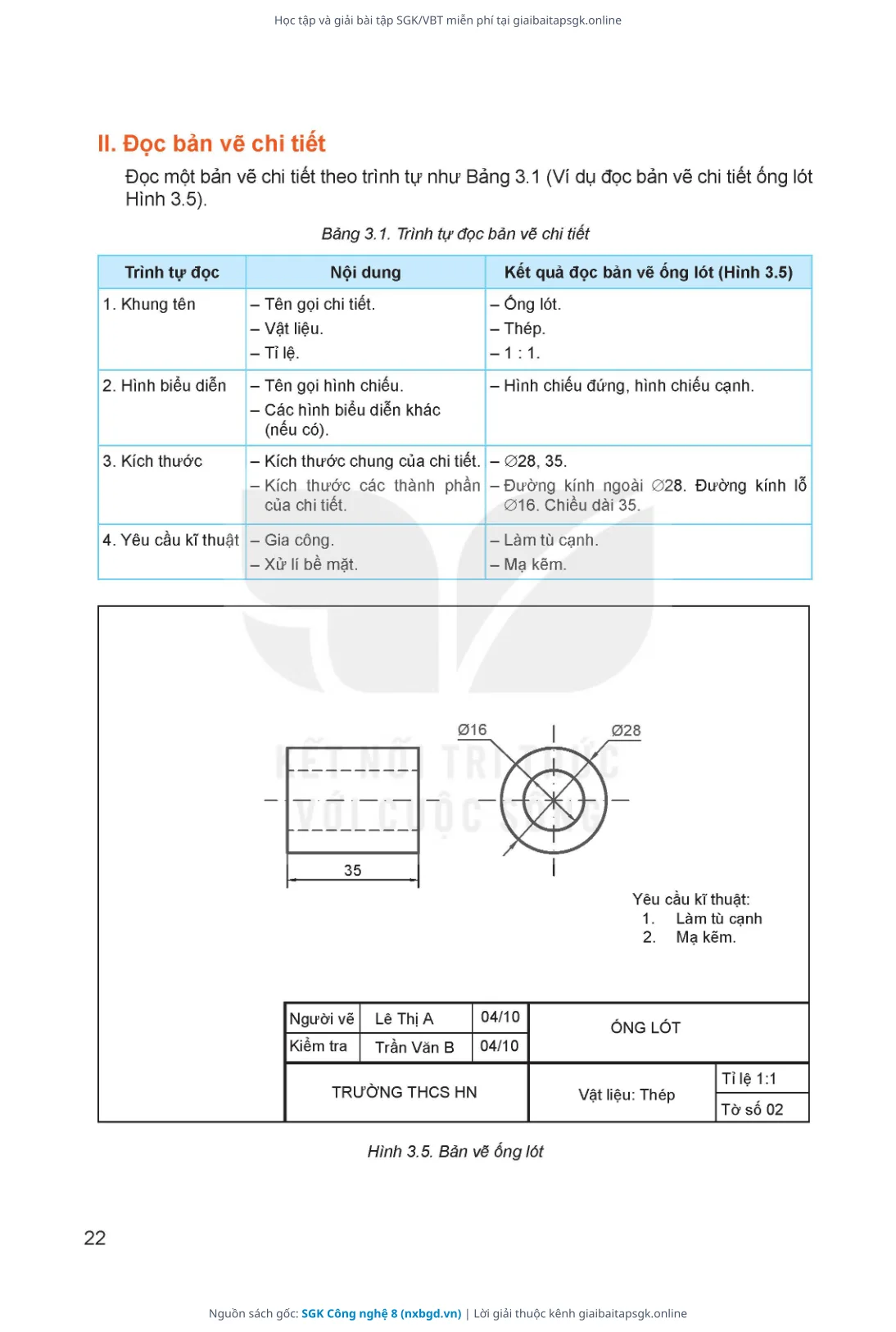

Đọc bản vẽ chi tiết ống lót (Hình 3.5) theo trình tự quy định

🔑 Lời giải chi tiết:

1. Khung tên: Tên gọi chi tiết là Ống lót; Vật liệu là Thép; Tỉ lệ là 1:1.
2. Hình biểu diễn: Gồm hình chiếu đứng và hình chiếu cạnh.
3. Kích thước: Kích thước chung là đường kính Ø28, dài 35; kích thước các thành phần là đường kính ngoài Ø28, đường kính lỗ Ø16, chiều dài 35.
4. Yêu cầu kĩ thuật: Làm tù cạnh; Mạ kẽm.
